Компьютерное моделирование элементов электрических цепей. Расчет параметров заземлителя
Заказать курсовую работу на MathCAD по теме: "Компьютерное моделирование элементов электрических цепей. Расчет параметров заземлителя".

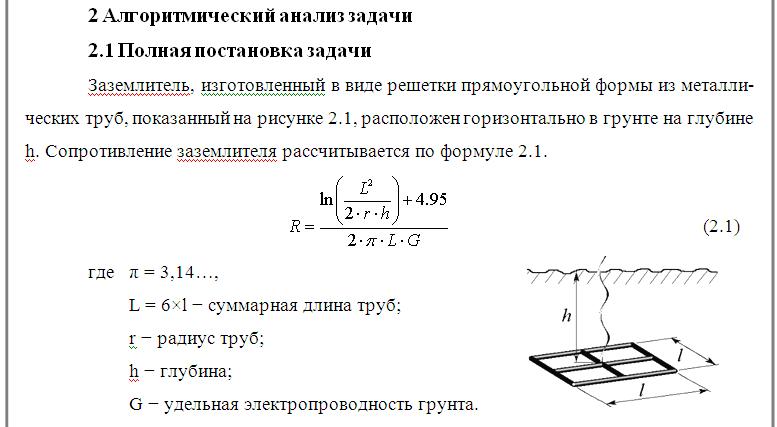

Постановка задачи: Заземлитель, изготовленный в виде решетки прямоугольной формы из металлических труб, расположен горизонтально в грунте на глубине h. Сопротивление заземлителя рассчитывается по заданной формуле.
Курсовая работа включает 4-е задания:

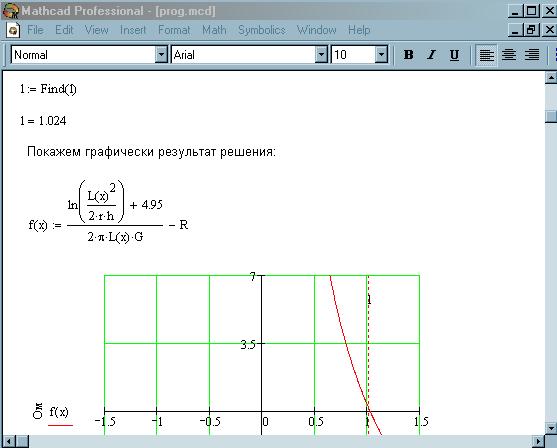

- Задавшись параметрами r , h, определите размер l, соответствующий требуемому сопротивлению R. Доказать графически, что значение l найдено верно.
- Найти значение размера l, используя численный метод, указанный в таблице, при решении уравнения. Выполнить графическую интерпретацию результатов расчетов. Сравнить полученное значение с рассчитанным в п.1.
- Рассчитать значение размера l для 6 - 7 значений из диапазона значений варьируемого параметра. Построить сводный график зависимости полученных значений размера l от варьируемого параметра.
- Подобрать аппроксимирующую зависимость по результатам расчетов согласно функциям, приведенным в таблице. Выбрать ту аппроксимирующую функцию, которая наилучшим образом описывает полученные экспериментальные данные. Доказать это. Построить график исходной и аппроксимирующей функций на одном поле.
|
